繰り返しの地震に
強いから安心して暮らせる
繰り返しの地震に
強いから安心して
暮らせる
地震時は本震だけでなく、繰り返し発生する余震への対策も必要です。オリジナル高性能パネル「粘震＋eパネル」を使用した構造体が、繰り返しの地震に対する耐震性を維持します。

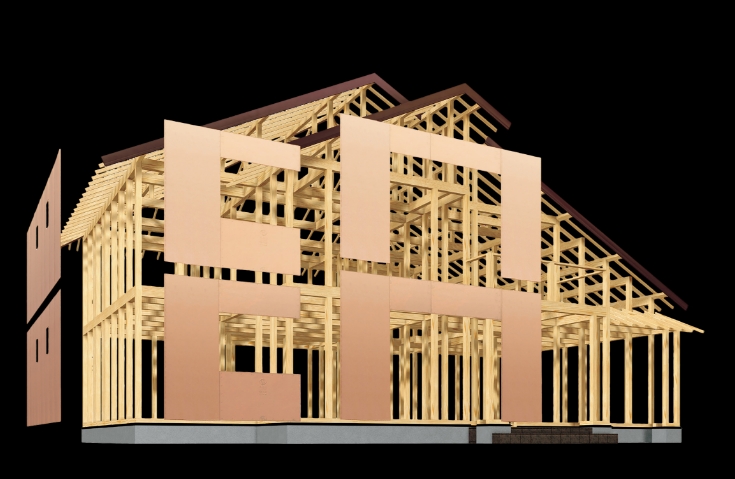

建物にかかる力を分散し、
強くしなやかなモノコック構造
構造用集成材、金物接合。
フィアスホームは高い品質の構造材を、
強化した接合方法で、
堅牢な躯体の基本を作ります。
その躯体の床・壁面を壁パネル等の面材で被い
構造を一体化させモノコック構造とすることで、地震や台
風に強い構造躯体としています。

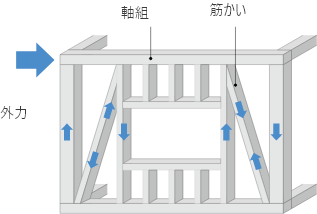

木造軸組工法
柱や筋かいなどの軸材に大きな力が集中して、
建物がねじれやすくなる。

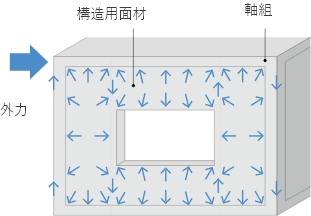

木造軸組＋パネル工法
（フィアスホーム）
床・壁面が一体となり、
カが分散されるので地震に強い。
繰り返しの地震に強い

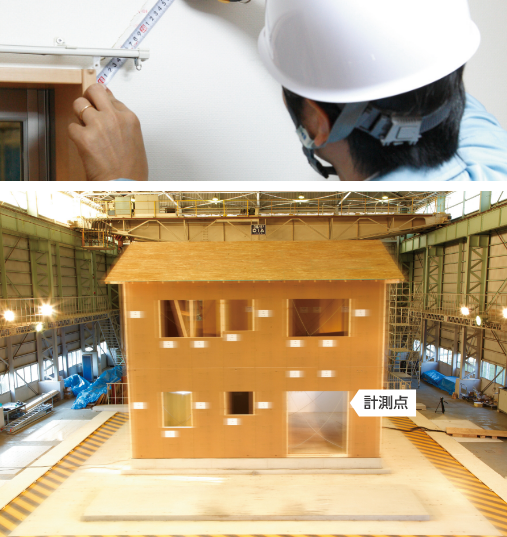

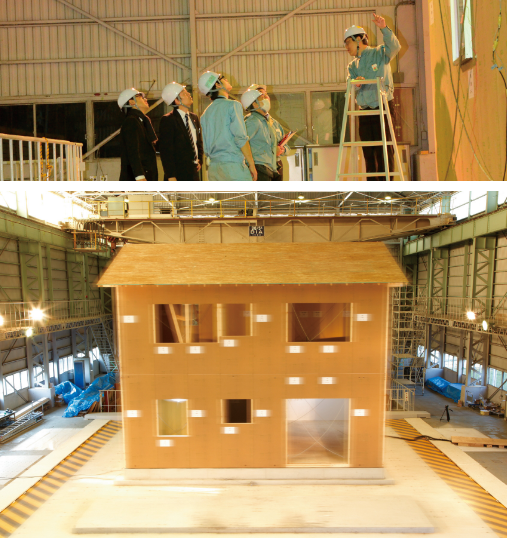

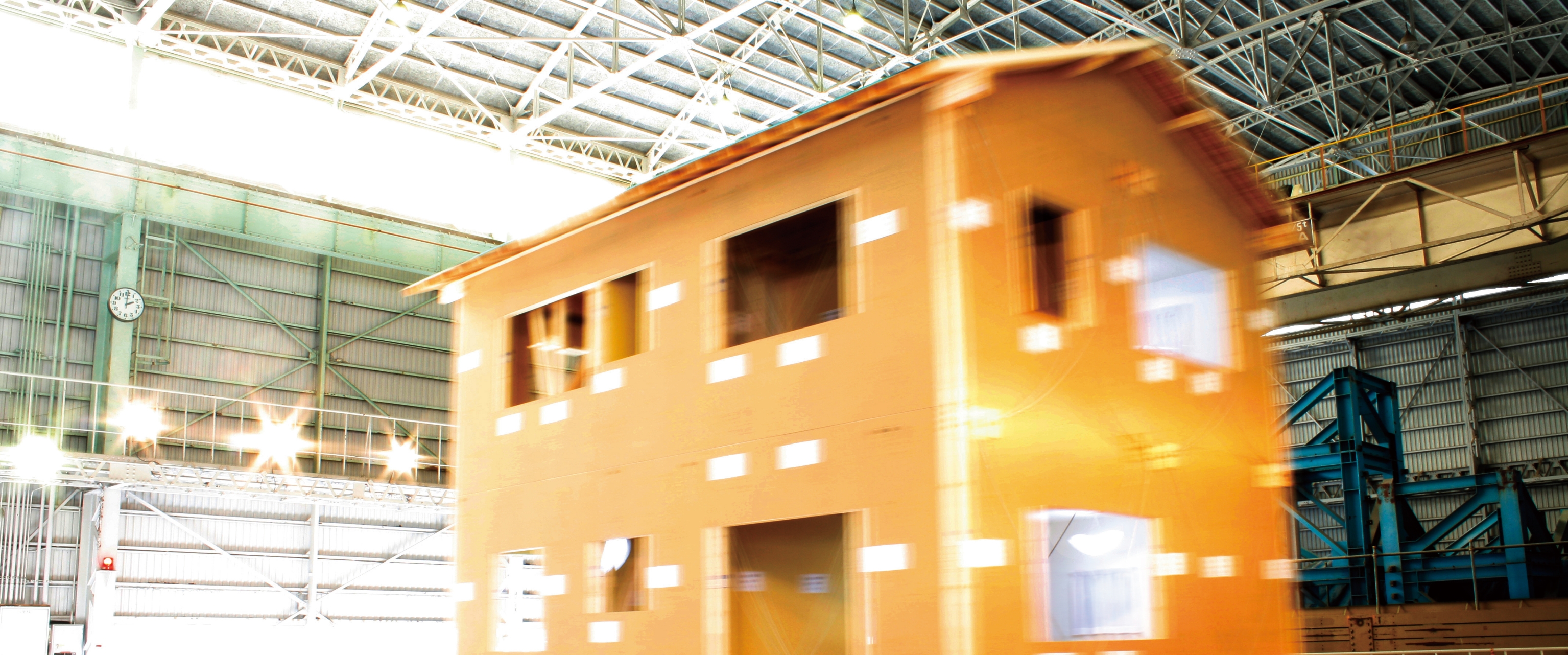

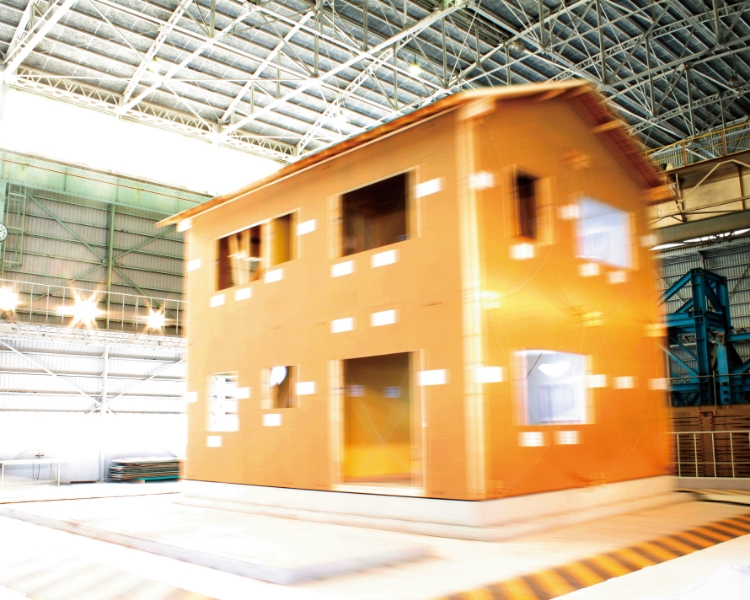

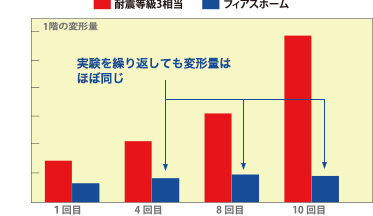

実験１回目と実験10回目の建物の変形量の差は、耐震等級3相当※2の構造体では+89.2㎜(28.3㎜→117.5㎜)に対し、フィアスホーム粘震※3住宅の構造体は+3.0㎜(15.2㎜→18.2㎜)となりました。繰り返しの地震でも制震性能が持続されることが実証されました。
建物の変形量が
約1/2
実験1回目の建物の変形量は、耐震等級3相当※2の構造体では28.3㎜。フィアスホーム粘震※3住宅の構造体は15.2㎜と約1/2※１の値となりました。地震による建物の変形量を耐震等級3相当※2の構造体の約1/2※１に低減できることが実証されました。

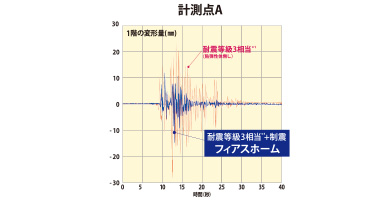

青色の波形で示されたフィアスホームの粘震。耐震等級3相当の構造体と比較して、変形量が小さく、建物の揺れが収まるまでの時間も短いことが確認されました。

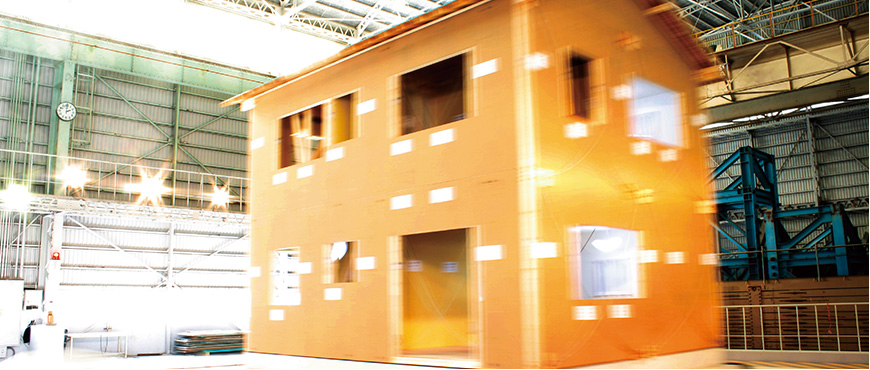

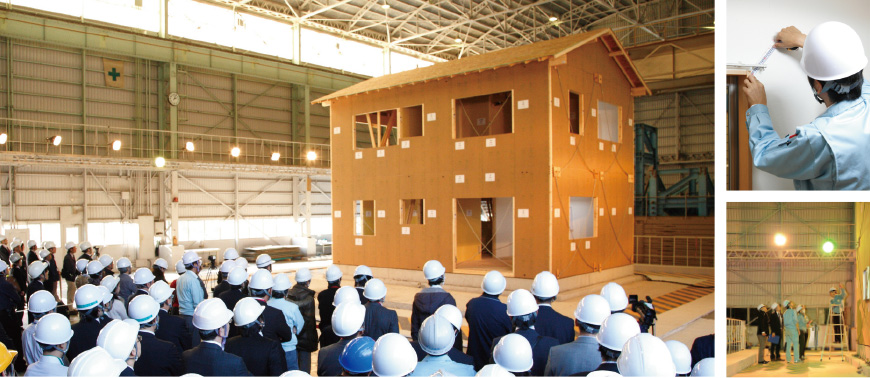

●本実験は、建築基準法で想定している地震の揺れよりもはるかに強い、阪神・淡路大震災クラスの揺れで行いました。
●実験に使用した試験体は、実際の建物とは異なりますので、建物の変形量や損傷状況は必ずしも実際の建物とは一致しません。
●プランや敷地条件、地震の規模や揺れの方位等によっても、建物の変形量や損傷状況は異なります。
■各試験体は下記の仕様で実験を実施しました。
●耐震等級３相当※2の構造体：住宅性能表示制度の耐震等級3相当の壁量を満たしています。
さらに、仕上げ材は未施工ですが、耐震性に寄与すると考えられる仕上げ材（外壁・サッシガラス等）の強さなどを見込んで、壁量（筋かい）を追加した試験体です。
●粘震※3住宅の構造：耐震等級3相当※2の構造体と同等の壁量で試験体外周部を筋かいから構造用面材に変更し、試験体外周部と内部に地震エネルギーを吸収する制震材を施工した試験体です。
※1：プランや敷地条件、地震の規模や揺れの方位等によっては建物の変形量の低減率が異なります。
※2：記載内容は、住宅性能表示制度における最高等級の評価基準を満たすよう設計評価したものです。同制度に基づき設計段階で評価したもので、完成後や経年変化を考慮したものではありません。
地域・プランにより最高等級の評価基準を満たさない場合があります。
住宅性能表示制度による住宅性能評価書の交付を受ける場合は、登録住宅性能評価機関の評価を受ける必要があります。（申請・評価には別途費用がかかります。）
※3：粘震とは、フィアスホーム独自の造語です。
最新のテクノロジーと
確かな施工はこちら
高い品質の構造材の詳細はこちら
地震に強い耐震性はもちろんのこと、大地震や水害などの際にも、飲料水、生活用水、食料の備蓄があれば
ライフラインの再開を自宅で待つことが可能です。有事でも、家族が自宅で過ごすことができれば、
精神面や身体面のストレスの軽減も図れます。
※レジリエンスとは、強靱性（＝強くてしなやか）なこと。平常時の免疫力、非常時の回復力を併せ持つ家です。
地震に強い耐震性はもちろんのこと、
大地震や水害などの際にも、飲料水、生活用水、
食料の備蓄があればライフラインの再開を自宅で
待つことが可能です。
有事でも、家族が自宅で過ごすことができれば、
精神面や身体面のストレスの軽減も図れます。
※レジリエンスとは、強靱性（＝強くてしなやか）なこと。平常時の免疫力、非常時の回復力を併せ持つ家です。

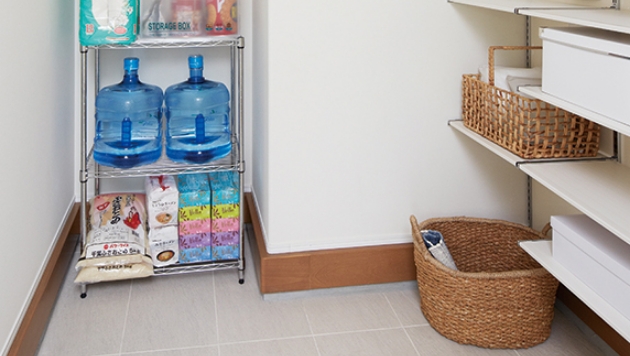

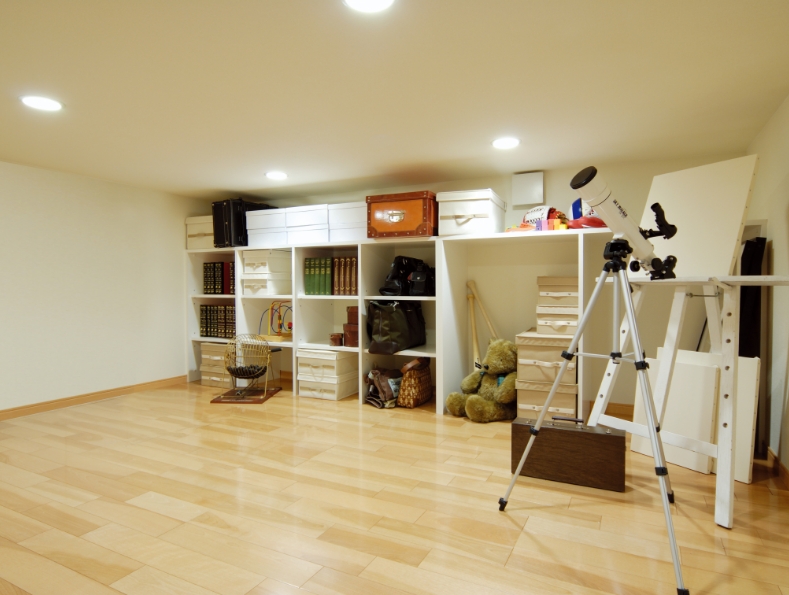

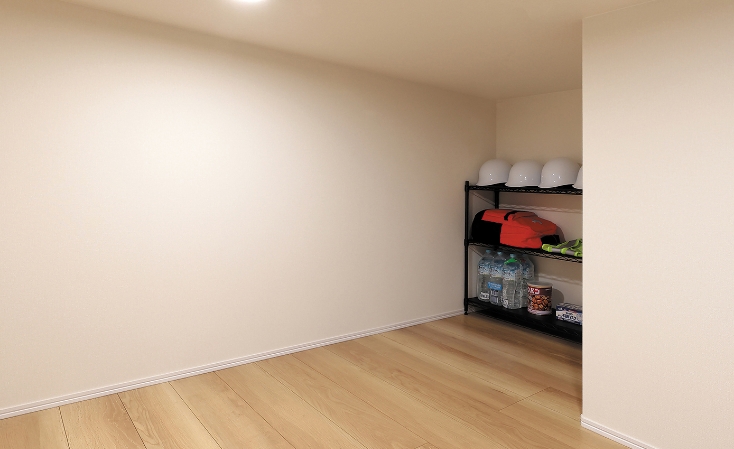

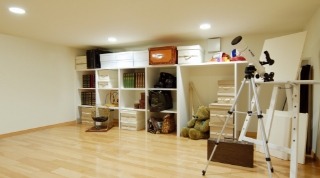

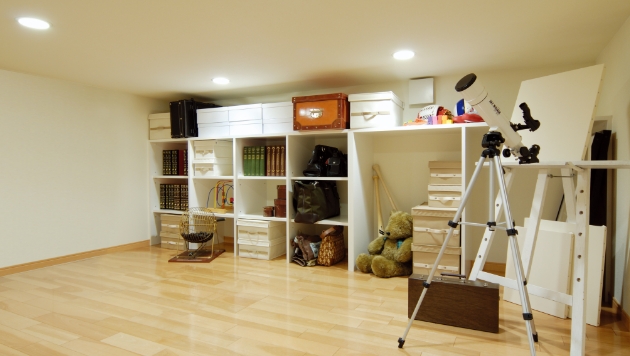

普段使いと併用の
収納スペース
災害時には家族3日分の飲料水や食料の備蓄が良いとされ、自宅避難なら心身のストレス軽減にもつながります。フィアスホームの家は、備蓄もできる収納スペースを確保しています。
なぜ、3日分の備蓄が必要なのか
水・電気・ガスなどのライフラインの復旧や支援物資の到着までには一般的に3日程度かかると言われています。災害発生後の3日間（72時間）は自分の力で耐えなくてはならず、備蓄品の用意が不可欠だからです。

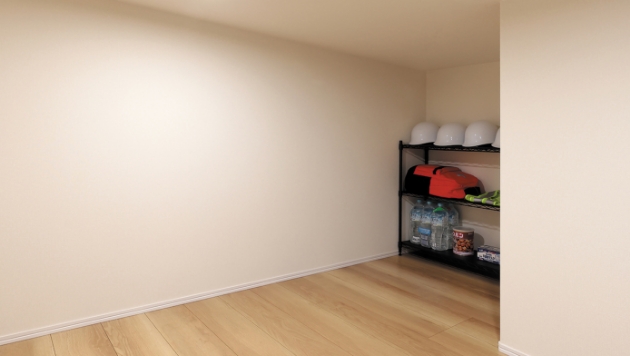

万が一の水害に
備えた上階備蓄

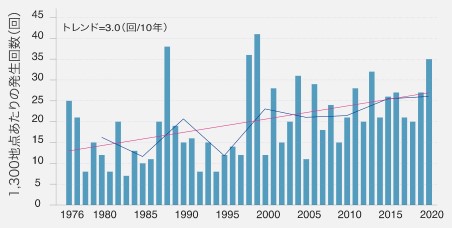

集中豪雨による水害に備えて、災害時の備蓄品を上階に備蓄しておけるよう、主寝室のウォークインクローゼットに加え、2階廊下にも備蓄に役立つ物入れをご提案します。

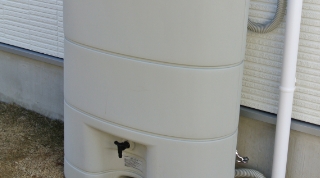

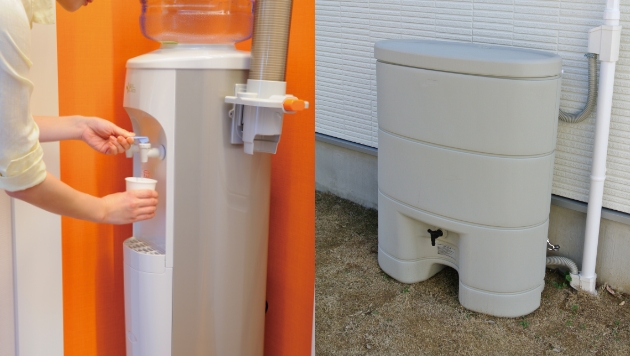

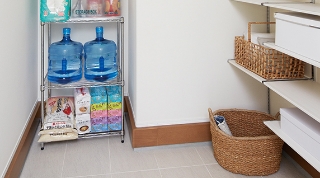

万一に備えた飲料水、生活用水の確保も大切です。ウォーターサーバーの設置や雨水利用のシステムにより水道がストップした場合にも安心です。

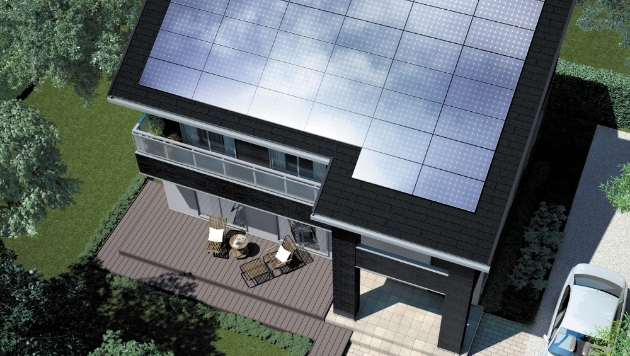

太陽光発電システム搭載で、万が一停電になっても発電した電力を利用できます。
自宅での避難生活に備えて、
各所に必要な備蓄品を
ストックできるような
ご計画をご提案します。

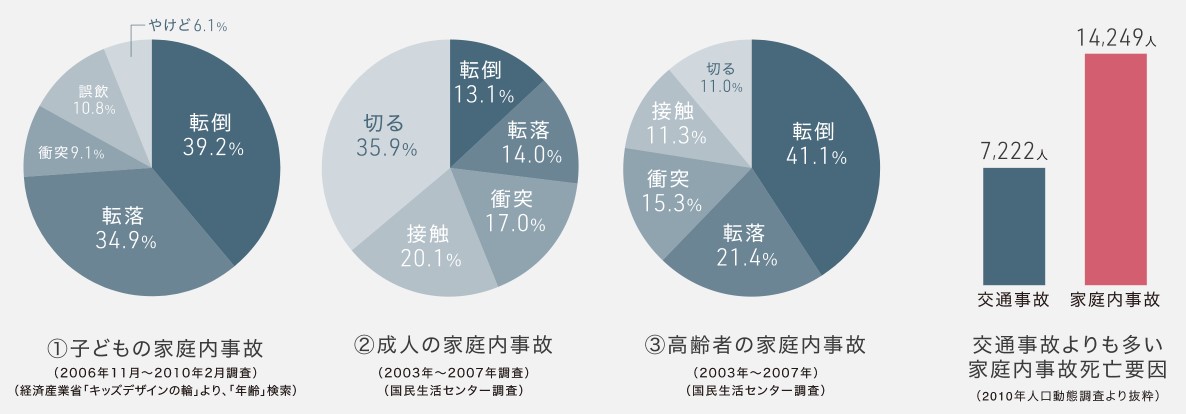

家の中は思った以上に危険な箇所が多いところ。フィアスホームはつまづきや転倒・転落などの
事故が起きやすい箇所の安全性に配慮した設計で、家族みんなが安心して永く暮らせることを目指します。
家の中は思った以上に危険な箇所が多いところ。
フィアスホームはつまづきや
転倒・転落などの事故が起きやすい箇所の
安全性に配慮した設計で、家族みんなが安心して
永く暮らせることを目指します。
転倒対策

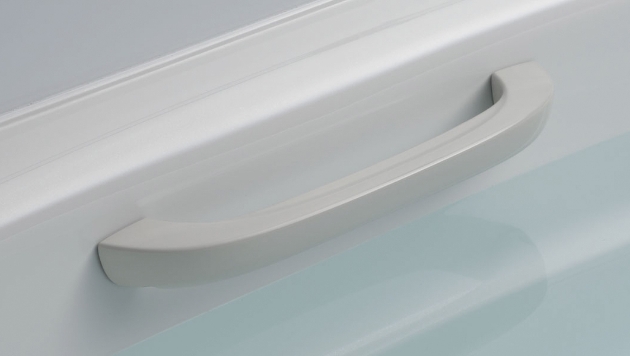

つまずいたり、滑ったり、浴室には危険がいっぱい。握りバーは、安全な入浴をサポートします。

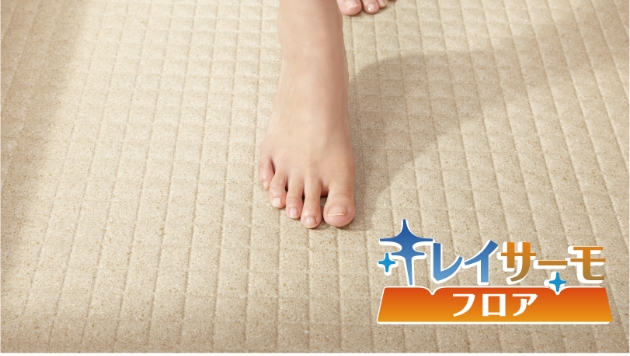

ヒートショック対策
独自の断熱層の構造により足裏から奪われる熱を少なくし、冷たさを感じにくくしました。

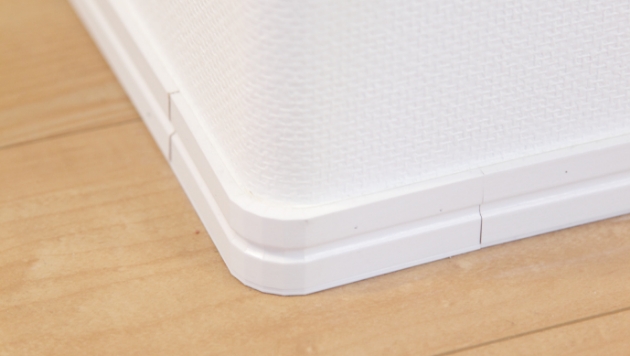

けがをしにくい
ぶつかった時にけがをしにくい安全設計です。
転落対策

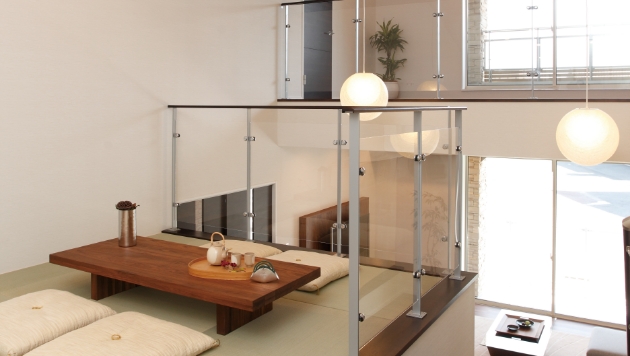

手すりを透明なパネルにすることで、よじのぼって反対側をのぞくという危ない行為を軽減します。

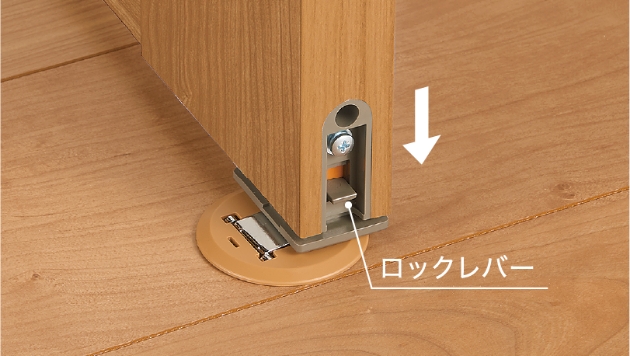

転倒・衝突対策
ドアストッパーの段差を解消。ケガの危険性を軽減します。
指はさみ防止対策

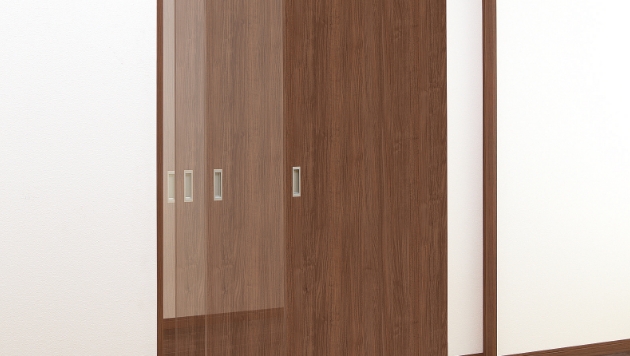

引戸には、扉本体がゆっくり開閉するソフトモーション機能が付いて安心です。

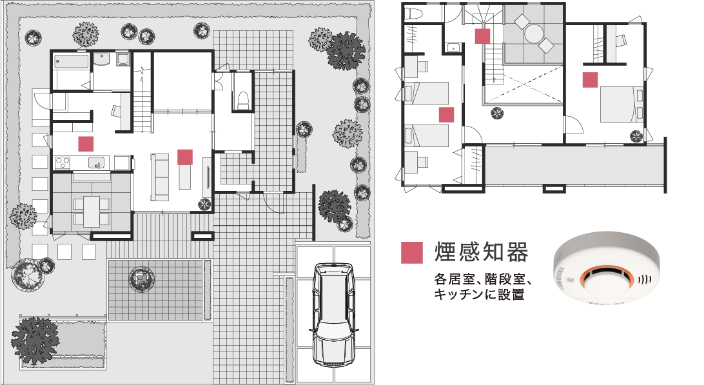

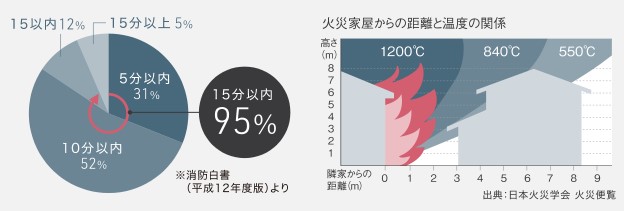

住宅内で発生した火災に備え、
火災警報装置をすべての居室や階段ホール、
吹き抜け、キッチンに標準装備。
火災を早期に発見することで、
火災による被害を最小限にとどめ、
避難もしやすくなります。
火災の早期発見を促す
「火災警報装置」
※火災警報装置の設置基準は各市区町村で定められています。ほとんどの地域の条例では、キッチンの火災警報装置を義務化していません。
構造用集成材、金物接合。
フィアスホームは高い品質の構造材を、強化した
接合方法で、堅牢な躯体の基本を作ります。
その躯体の床・壁面を壁パネル等の面材で被い
構造を一体化させモノコック構造とすることで、
地震や台風に強い構造躯体としています。

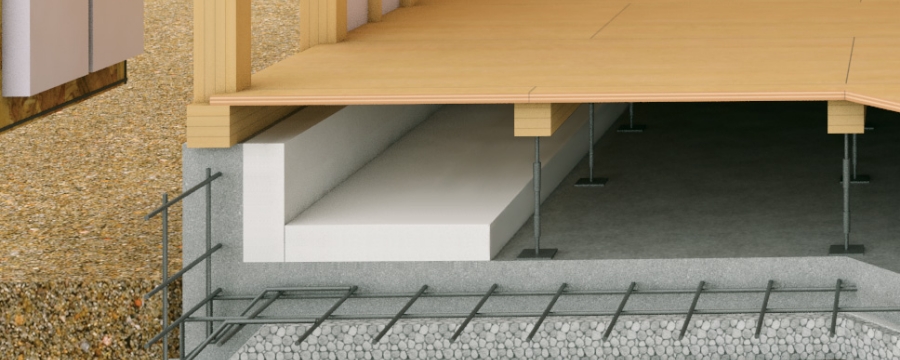

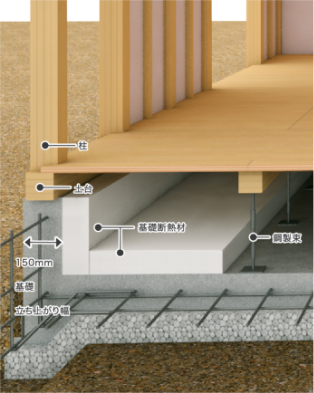

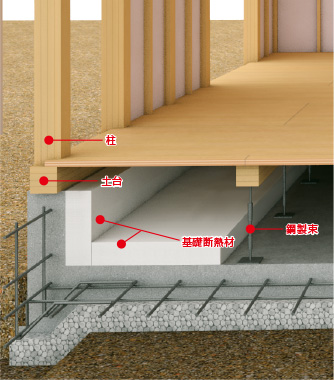

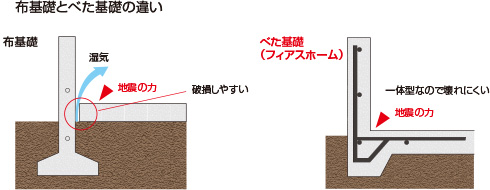

基礎
建物にかかる負担を地面全体に
分散して伝える「強固なべた基礎」
家の基礎となる部分には、建物自体の重さを受け止めるとともに、地震・台風時にかかる瞬間的な負荷をしっかりと地面に伝えなくてはいけません。フィアスホームの基礎は、建物にかかる負荷を地面全体に分散して伝える、鉄筋コンクリート構造の強固なべた基礎です。基礎の立ち上がり幅は、住宅金融支援機構住宅の仕様の120ｍｍを大きく上回る150ｍｍを採用。鉄筋のかぶり厚さを大きくすることで、コンクリートの中性化による鉄筋の腐食を防ぎ、高い耐久性を保持します。
集成材
厳格な生産管理「構造用集成材」
柱や梁などの主要構造材にはエンジニアリングウッド（構造用集成材）を使用。ラミナ（ひき板）を接着により積層することで高い精度と強度を得た安定した品質の木材となります。

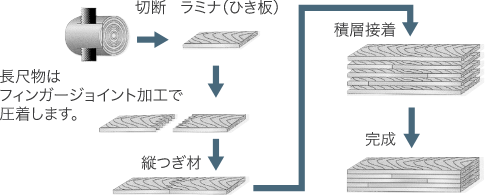

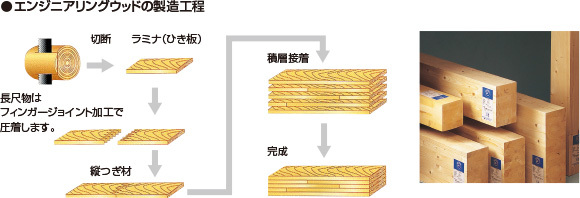

エンジニアリングウッドの製造工程
反りや剥離に強い品質
木材の内側に含まれる水分の割合を示す含水率※。どの部分でも含水率15％以下にすることで反りや割れの抑えます。またラミナ（ひき板）の積層に使用する接着剤も剥離に強い確かな品質の物を使用しています。
※含水率：木に含まれる水分比率のこと。木は乾燥することで強度と品質が安定します。十分に乾燥させてから建物に使用しないと割れや変形の要因となります。
経年変化による反りや
割れを抑えます
煮沸剥離試験
（沸騰した水中に入れて剥離の程度を検査）
ラミナ（ひき板）の接着に使用している接着剤は、接着強度、耐久性、耐候性において優れた性能を発揮します。JAS規格で定められた「煮沸剥離試験」「浸漬剥離試験」「減圧加圧試験」などの試験に合格したものを使用しています。

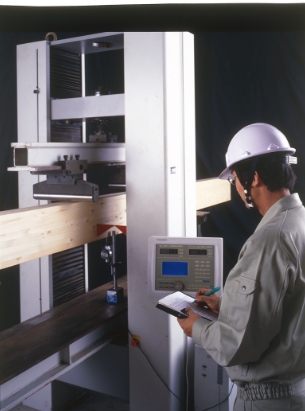

強くてしなやかな強度
構造材としてよく使われるヒノキやスギのムク材と集成材で強度比較を実施。集成材が抜群の強度性能を保持していることを確認しています。
建築基準法で定められた許容たわみ量（4000mm×1/300≒約13.3mm）にて比較。
スギと比較して
「圧縮強度」で約1.4倍、「曲げ強度」で
約1.4倍の強度を保持しています。
※地域・プランによって異なる場合があります。

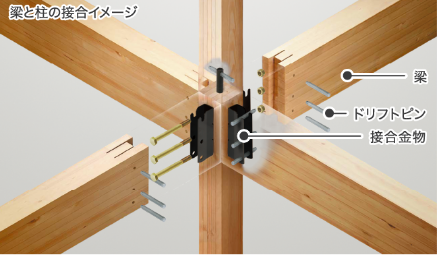

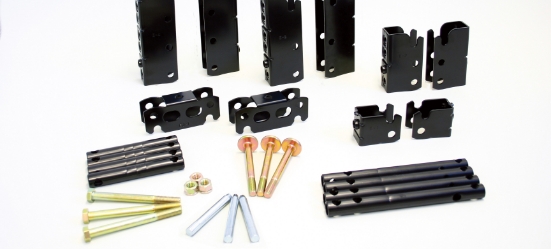

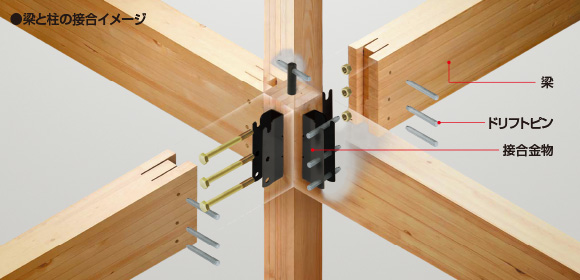

接合金物
接合部の強度を高めた
「テクノスター金物」

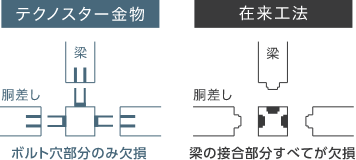

接合部の断面欠損のリスクを減らし、
強固に接合する金物工法。

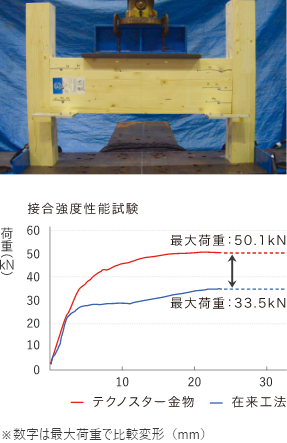

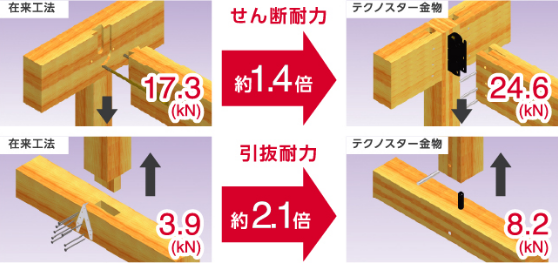

接合強度比較試験で確認
実際の地震を想定して、梁に縦方向の力を加え、一般的な木造軸組の接合方法とテクノスター金物による接合強度を比較。せん断耐力で約1.4倍、引抜耐力で約2.1倍の接合強度があることが証明されました。
耐用年数試験で確認
建てたときの強度をずっと維持して、いつまでも地震に強い家であるために、テクノスター金物の耐用年数に求めた基準は110年以上。表面に3層の加工を施し、いちばん外側には、自動車の防錆技術として開発されたカチオン電着塗装を採用しました。
サイクル腐食試験機の試験結果により、テクノスター金物は110年以上の耐用年数があることが実証されています。
独自に開発されたテクノスター金物
サイクル試験と推定耐用年数計算式により、
溶融亜鉛系のメッキだけで70年以上の
耐用年数が確認されました。
さらに２層のコーティングを施すことで、
１１０年以上の耐用年数を実証済みです。

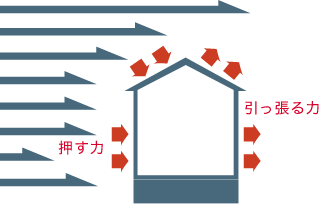

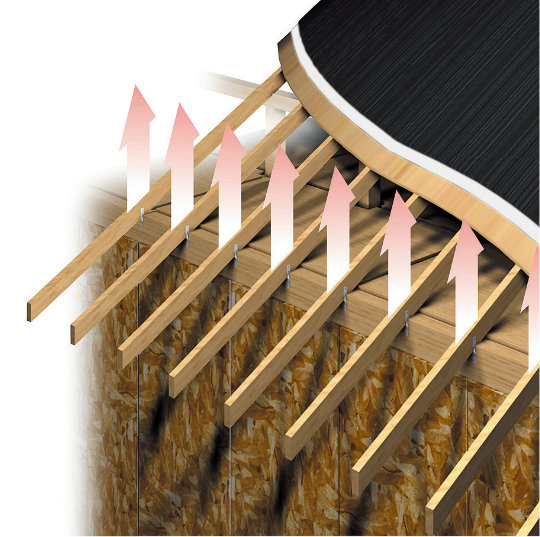

屋根の吹き上げを防止する
「ひねり金物」
猛烈な暴風雨をともなった台風が年に数回上陸する日本。強風で屋根や天井が吹き飛ばされ、全壊に近い被害を受ける家屋も少なくありません。フィアスホームでは屋根部分に「ひねり金物」を採用し、屋根と躯体をがっちりと固定。暴風や突風による屋根の吹き上げを防止し、住まいの安全をしっかりと守ります。

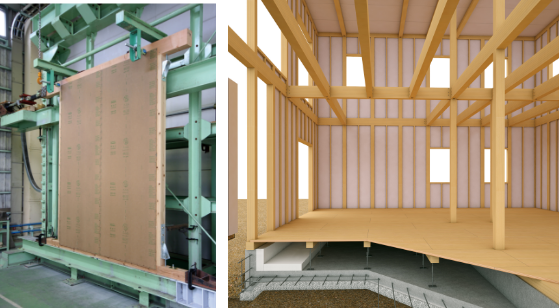

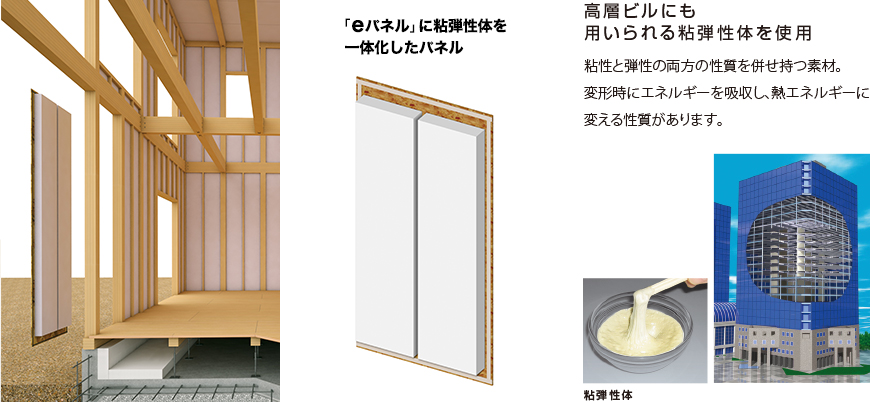

パネル

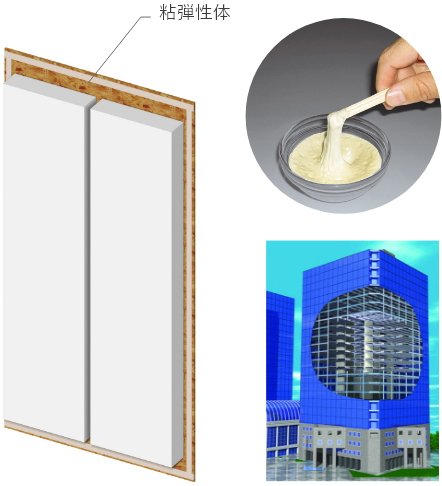

「粘震+eパネル」で
繰り返しの地震に強い家
壁倍率最大4.0倍の
耐力壁「粘震+eパネル」で
家全体を覆う
「粘震+eパネル」の壁倍率は最大4.0倍。地震の際の大きな力にも、少ない壁で耐えることができます。その為、大きな吹き抜けといった開放的な空間。大きな窓の設置を可能にします。

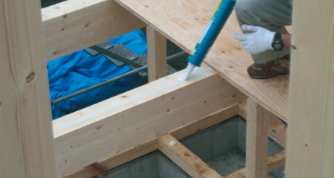

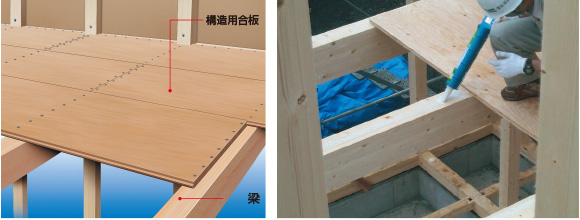

剛床
建物の剛性を高める「剛性床」

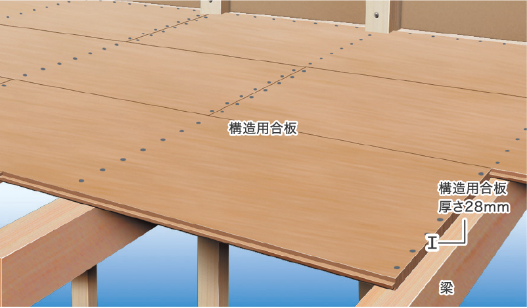

水平面（床面）の剛性が低いと、地震や台風などの大きな外力を受け止められず、建物の変形を引き起こしてしまいます。フィアスホームでは、1階・2階の床（土台や床梁など）に厚さ28mmの構造用合板を直接打ち付けて一体化することで、ねじれや揺れに強い構造となっています。

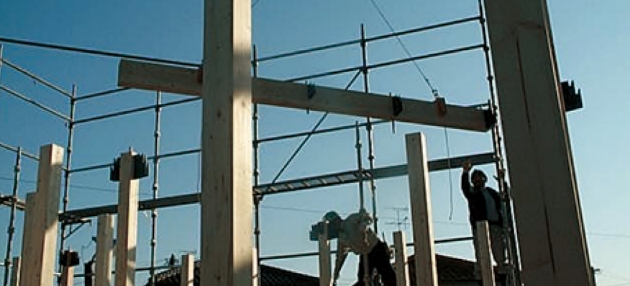

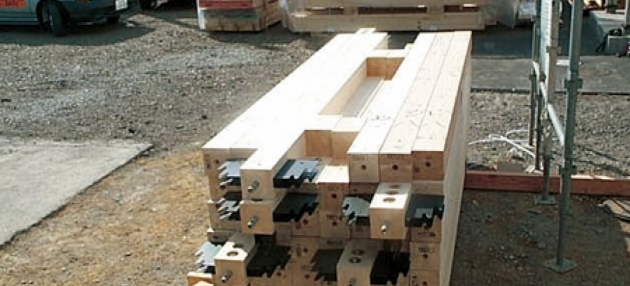

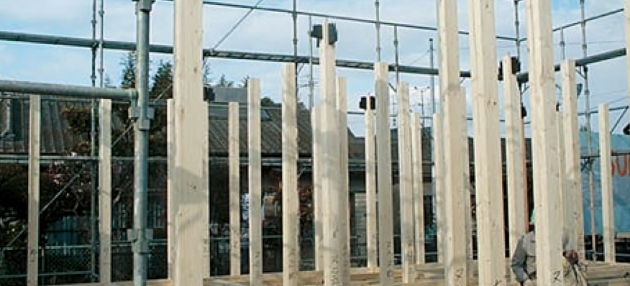

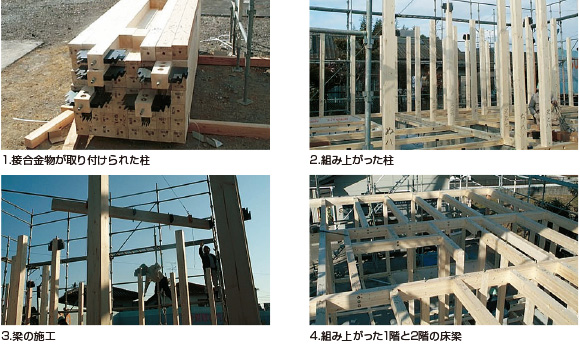

施工品質のばらつきを
抑える施工方法

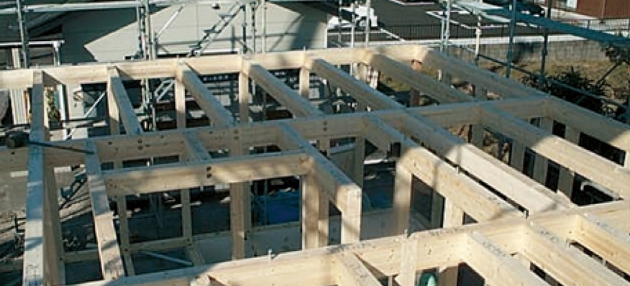

従来、柱・梁の接合部は「ほぞ加工」を職人の技術によって行われていました。
フィアスホームでは、工場でプレカットされた構造材に接合金物を使用することで一定の品質で構造躯体を接合することができます。
